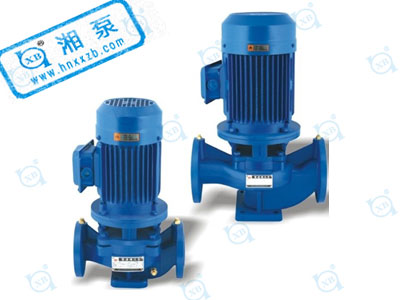

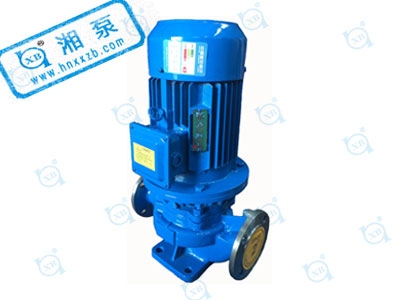

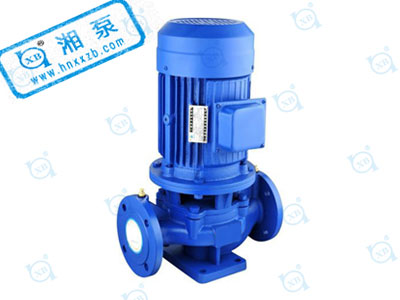

立式管道離心泵在正常的運行過程中，運行出現水泵振動不平穩、上下軸承發熱發燙、損壞，甚至立式管道離心泵連接部位磨損。立式管道離心泵運行不穩定，會使正常供水受到影響，甚至?xí)p壞水泵，所以需要進行減振治理。
一、立式管道離心泵振動大不平穩的原因分析
1、立式管道離心泵是由臥式管道離心泵直接改造而成。對比臥式管道離心泵，立式管道離心泵增加了一根長為3752mm直徑為140mm的中間傳動軸。在揚程高、流量大的工況下，這樣一個重心高，質量大的系統高速旋轉，產生的離心力是很大的，會造成機組較大的振動。
加上支架和立式管道離心泵進出水方向連接剛度不夠，導致立式管道離心泵和各連接件有較大的位移。運行時立式管道離心泵的位移導致上軸承受力狀況改變，振動加大，因此容易發熱。若矯正立式管道離心泵位移，改善軸承受力條件，可降低系統的振動烈度。
2、立式管道離心泵與傳動軸之間為剛性連接。運行時泵軸與傳動軸同心，造成立式管道離心泵振動；電機、傳動軸等其它震源產生的振動也都直接傳遞給立式管道離心泵，形成振動的疊加，進一步加大立式管道離心泵振動。另外，這種剛性連接加大立式管道離心泵上軸承所承受的外力，致使軸承易發熱，影響到泵軸。
二、改造情況
針對上面的原因分析，我們用兩個步驟來對立式管道離心泵進行改造。
1、考慮到對立式管道離心泵加固的話會比較困難，所以我們選擇在立式管道離心泵的出口鋼管焊接加強筋來加強管路的剛度。沿進出水方向，在立式管道離心泵出口漸擴管與出水閥門之間用8條厚度為32mm、寬度為100mm的鋼板進行焊接，連接鋼管兩端法蘭。加筋后，立式管道離心泵的位移量降至0.35mm。
2、把立式管道離心泵與傳動軸之間的剛性連接改為彈性連接，來減少電機、傳動軸的振動向立式管道離心泵傳遞。使用GB4323-84彈性套柱銷聯軸器，來對傳動系統進行改造，最大補償位移量為0.6mm，補償角為1°30′。這樣，電機、傳動軸的振動可以通過彈性聯軸器得到補償，不會直接傳遞到立式管道離心泵。
三、改造結果
經測量，改造后的振速為1.48cm/s，相比改造前的振速4.3cm/s，降低非常明顯。完全符合振動烈度標準ISO2372-1974的判定標準。同時泵軸磨損的情況也沒有再出現，水泵運行平穩，改造是非常成功的。
